ZYNQ SW: EBAZ4205: часть 4 (Vivado 2023)

Главная » Статьи » Обзоры плат » Xilinx FPGA
sea
27.12.2023 14:05
671
4
4.5

Продолжение. Начало см. в первой части

Ссылка на PDF версию в конце статьи

SW часть проекта

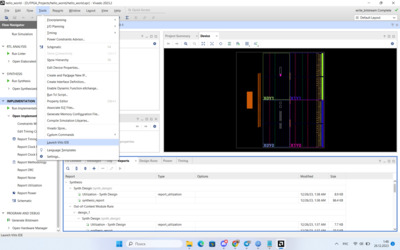

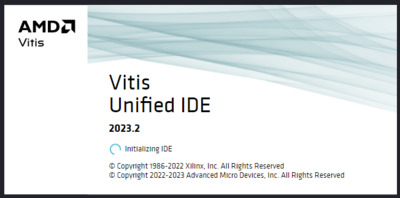

Теперь переходим в Vitis через меню Tools -> Launch Vitis IDE

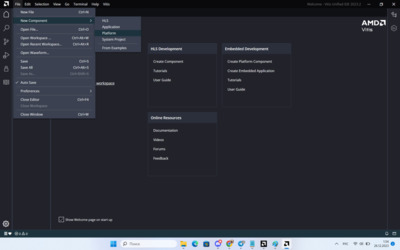

Создаем новый проект платформы. File -> New -> Platform Project...

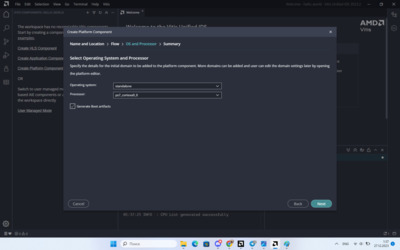

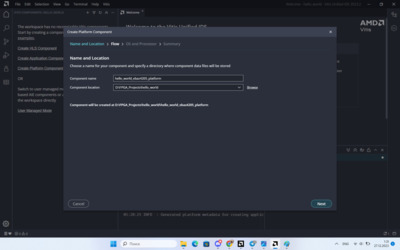

Задаем имя платформы.

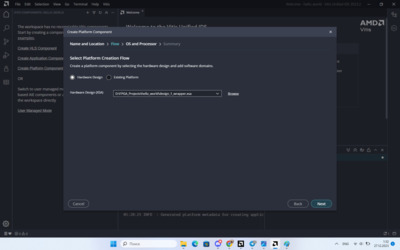

Выбираем через browse экспортированный ранее проект

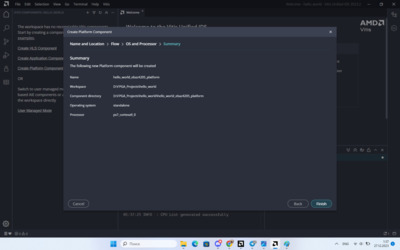

Больше ничего менять не нужно, нажимаем Finish

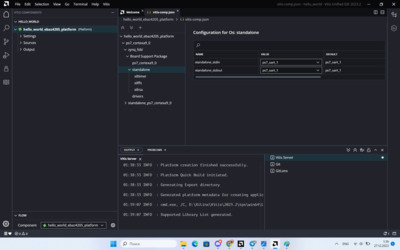

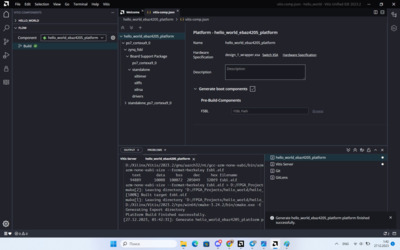

Теперь нужно немного скорректировать конфигурацию, чтобы выводить stdin/stdout на наш uart1. И проверяем, что все настроено на uart1 в Settings.

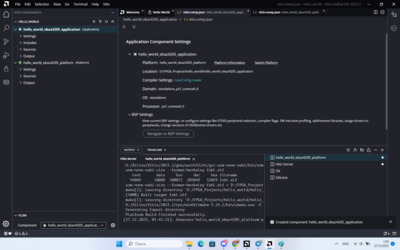

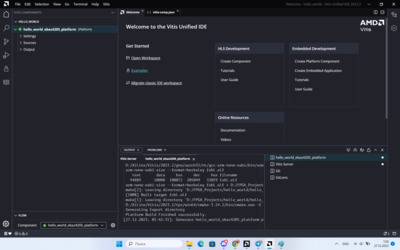

Запускаем build проекта.

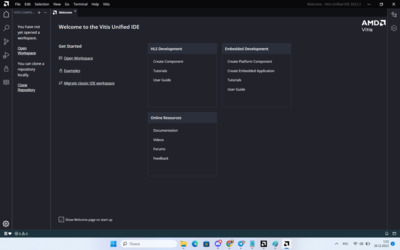

Платформа готова. Теперь выбираем вкладку Welcome -> Examples

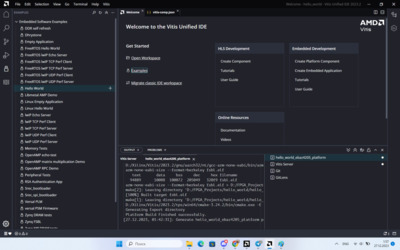

и из списка выбираем Hello World проект

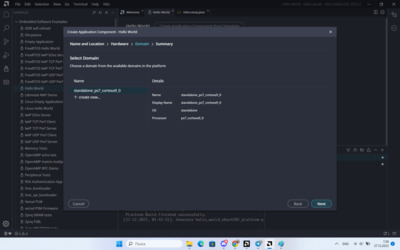

Далее

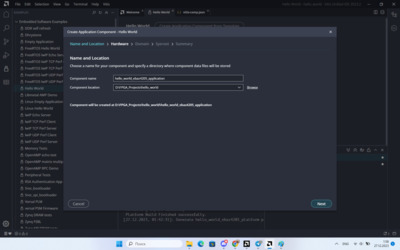

Далее

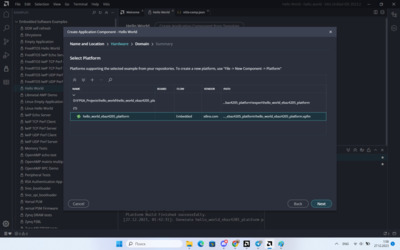

Далее

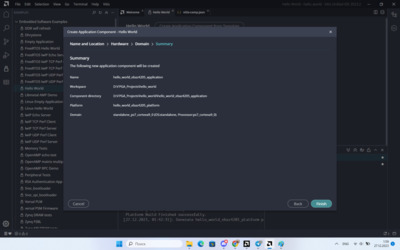

Finish

В дереве проекта видим приложение

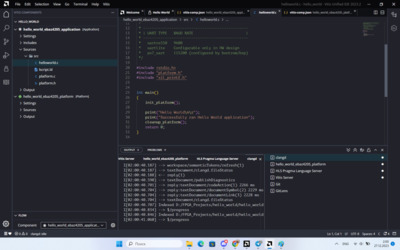

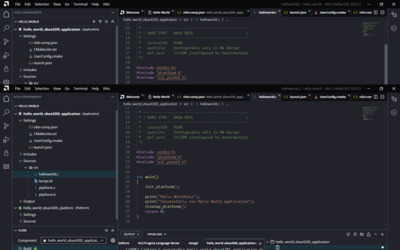

Можно посмотреть исходный код

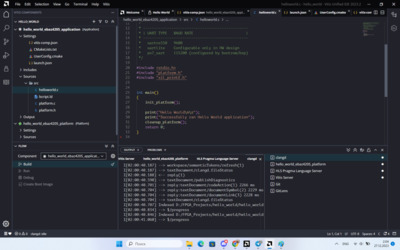

Скомпилировать

Готово



Запускаем. Но перед запуском, нужно убрать флешку из разъема SD если она там была, иначе платформа загрузится с нее и не будет доступна для прошивки через JTAG.

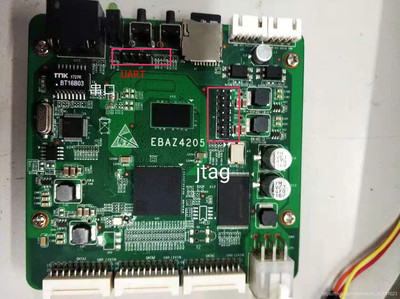

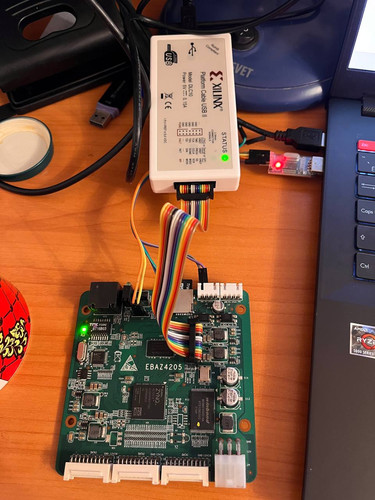

Подключаем программатор к плате. Подключаем переходник USB-rs232 к выходу UART на плате.

Подаем питание.

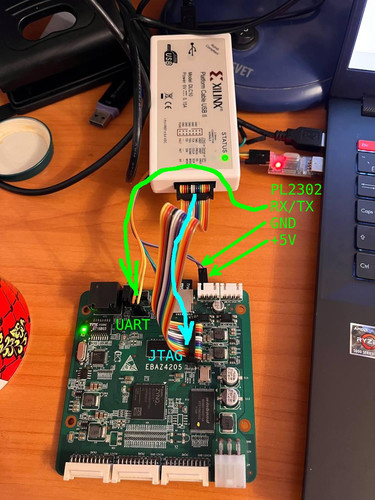

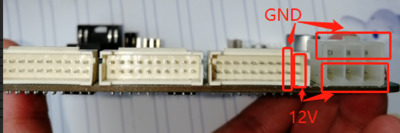

Я подал питание на другой разъем, который рядом с sd flash. Там все пины подписаны на плате. Питание подал прямо с pl2303 с линии +5В. Обязательно подключить gnd. А линии rx\tx нужно соединять RX<->TX и TX<->RX (если вдруг кому-то это не очевидно).

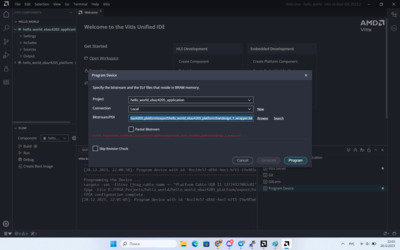

Настраиваем программатор. Программируем конфигурацию bit из экспортированной папки

D:\FPGA_Projects\hello_world\hello_world_ebaz4205_platform\export\hello_world_ebaz4205_platform\hw\design_1_wrapper.bit

Запускаем прошивку.

Для работы с терминалом я не нашел встроенного инструмента, поэтому запустил Putty на COM порт на скорость 115200.

На приложении (Application) запускаем - RUN. При этом прошивка загрузится через программатор в плату.

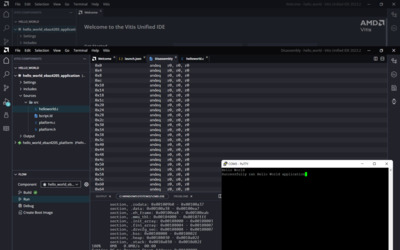

Переключаемся на окно терминала, и в терминале видим сообщения от ядра! Все получилось.

Итоги

Пройдя инструкцию по шагам, мы произвели минимальную настройку системы ZYNQ на базе платы EBAZ4205. Для этого мы настроили ее в соответствии с ее аппаратными особенностями: выбрали последовательный порт UART который выведен на разъем, настроили работу установленной на плате DDR памяти. Экспортировали полученный проект из Vivado. Далее в Vitis мы создали проект платформы на базе нашей платы и создали проект приложения на базе темплейта Hello World. В результате должны были увидеть текстовые сообщения, выведенные через последовательный порт UART, программой, работающей в ядре. И нам это удалось!

Работа в новой версии Vitis 2023 немного отличается от версии 2020. Не смог с ходу найти Vitis Serial консоль. Возможно, прошивать конфигурацию не требуется перед запуском приложения в режиме отладки. Но ответы на эти и другие вопросы предлагается найти самостоятельно ;)
